一、概述

HL3-2A(SWF-B)型混流式低噪聲、節能型通風機是介于軸流式和離心式通風機之間的一種新型風機，它具有離心式通風機高的壓力，軸流式通風機大的流量，效率高、節能、噪聲低、安裝方便等特點。

HL3-2A型通風機設計新穎、結構緊湊、體積小、重量輕、易安裝，與老式的離心式通風機相比可節電20%，轉速小于2000rpm時，噪聲低于75dB（A），風機聯接管道和和安裝在空調箱內時，噪聲小于70 dB（A），可替代2000rpm以下的中、低壓離心風機，廣泛應用于工業、民用建筑、通風除塵等領域。

二、風機的結構特征

風機主要由葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用具有子午加速特征的數個扭曲翼形葉片焊接在錐形輪轂上，經動平衡校驗，超速試驗，有良好的空氣動力性能。

機殼采用圓筒形，與具有消音功能的集流器聯成整體，出風口裝有導流片，具有良好的氣流分布，壓力穩定。

三、風機的用途

1. 應用場所：冷凍、空調、紡織、船舶、民用建筑等空調工程通風換氣。

2. 輸送氣體的種類：空氣和其它不自燃的、對人體無害的、對鋼材無腐蝕性的氣體，在特殊環境中，可選用防爆型混流風機。

3. 氣體的雜質：氣體內不允許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。

4. 氣體的溫度：不得超過80℃。

四、風機性能的選擇

1. 風機的性能在性能表上查閱,表中列出的性能是ZUI高效率范圍內的性能，按流量分為五個性能點，選用時按性能表為準。

2. 出廠的風機合格品性能在額定流量下全壓不超過±5%.

3. 性能選用表是標準狀態下的性能，無論技術文件或定貨要求的性能均按標準狀態為準，標準狀態大氣β=101325Pa，t=20℃，相對濕度ψ=50%。當實際使用條件與上述不符合時按有關公式進行換算。

4. 風機安裝方式可分為立式和臥式，如需立式安裝請在訂貨時注明，如在流量、壓力、安裝尺寸等性能參數上有特殊要求時，本公司將為您另行設計生產。

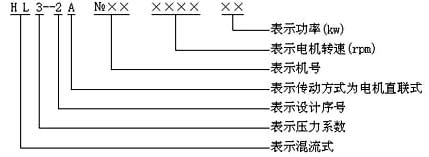

5. 風機代號定義：

五、風機的安裝

1. 風機安裝時應對各部件進行全面檢查，機件是否完整，各部件聯接是否緊固。

2. 風機安裝時注意保持風機的水平位置，對風機與地基的結合面和出風管的聯接等，應調整使之自然吻合不得有強行聯接，不允許將管道重量加在風機的部件上。

3. 風機在運轉時如發現有劇烈的振動撞擊等反�，F(xiàn)象必須立即停車檢查。

4. 風機在露天使用應有防雨措施。

5. 按期清除風機內部積灰、污垢等雜質，并防止銹蝕。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

HL3-2A高效低噪混流風機安裝及外形尺寸

不同型號詳細參數表：
